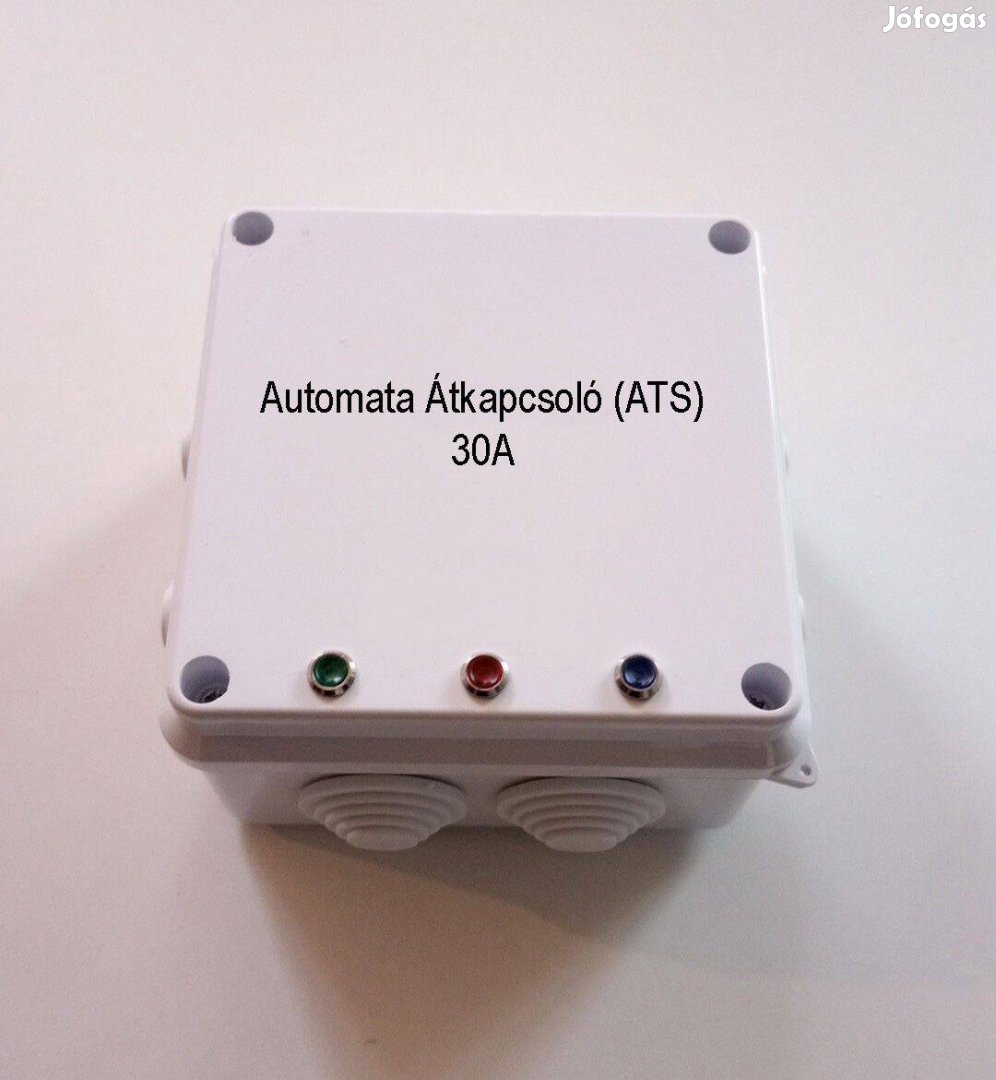

Automata átkapcsoló (ATS)

Automata Átkapcsoló (ATS) 230V 30A Leírás és Üzemeltetés.
Nézze meg további hirdetéseimet is, több hasznos terméket találhat!
---------------------------------------------------------------------------------------------------
Az automata átkapcsoló (ATS) alapvetően az 1-es (piros lámpa) jelzésű bemenetről táplálja a fogyasztót.
Ha ezen a bemeneten megszűnik a feszültség, akkor a fogyasztót automatikusan a 2-es (zöld lámpa) jelzésű bemenetre kapcsolja át.
Az alkalmazott elektronikának köszönhetően az átkapcsolás a különböző áramforrások (inverter, hálózat, aggregátor stb.) és a 3-as (kék lámpa) jelzésű fogyasztói kimenet között biztonságos.
________________________________________
Üzembe helyezés
A vezetékek bekötését kizárólag szakember végezheti.
A vezetékek keresztmetszetét az érvényes villamos szabványok alapján kell megválasztani.
A sorkapocs kiosztása:
L (piros) = fázis
N (kék) = nulla
Az inverter, a fogyasztó és a hálózat zöld-sárga védőföld (PE) vezetékeit külön WAGO vagy sorkapocs segítségével közösíteni kell.
Amennyiben az inverternek nincs külön földelő csatlakozása, a földelt akkumulátor-saru felől érkező vezetéket kell a védőföld sorkapocsba kötni.
Fontos: a fogyasztói oldalon a nulla vezetőt Tilos a védőföldeléssel összekötni.
Ajánlott a készülék bejövő oldalára kismegszakítót közbeiktatni, valamint a kimenő oldalon is védelem alkalmazása javasolt.
A bemeneti oldalon az ATS névleges áramának megfelelő (10A vagy 16A) kismegszakítót kell alkalmazni, a kimeneti oldalon pedig a fogyasztó teljesítményéhez igazított védelmet.
Ezzel a megoldással az üzemelés akár kézi vezérléssel is irányítható.
________________________________________
Bemenetek és kimenet
2-es (zöld lámpa) 230 V AC bemenet (másodlagos áramforrás)
1-es (piros lámpa) 230 V AC bemenet (elsődleges áramforrás)
3-as (kék lámpa) 230 V AC fogyasztói kimenet
A működtetni kívánt fogyasztót a 3-as (kék) pontra kell kötni.
________________________________________
Működés
Ha az 1-es (piros) bemeneten megszűnik a feszültség, a készülék automatikusan a 2-es (zöld) bemenetre kapcsol.
Ilyenkor a piros lámpa kialszik, a zöld világít.
Amikor az 1-es (piros) bemeneten visszatér a feszültség, a készülék automatikusan visszakapcsol rá.
Ha a 2-es (zöld) bemeneten feszültség van, és közben megérkezik a feszültség az 1-es (piros) bemenetre is, akkor mindhárom lámpán feszültségjelzés látható.
A lámpák feszültség-jelző szerepet töltenek be, nem az aktuális átkapcsolási állapotot jelzik.
________________________________________
Figyelmeztetések
Tilos folyadékot a készülék közelébe juttatni.
Nem ajánlott +50°C feletti, poros, nedves vagy gyúlékony gázokkal telített környezetben való üzemeltetés.
Hibagyanú esetén az üzemeltetést azonnal meg kell szüntetni.
Javítást és karbantartást csak szakember végezhet.
Üzembe helyezés előtt meg kell győződni arról, hogy sem az inverter, sem a hálózat felől nem érkezik feszültség, és nem történhet véletlen bekapcsolás.
A sorkapcsok laza bekötése tüzet okozhat.
Sok háztartási berendezés induló teljesítménye nagyobb, mint a címkén feltüntetett érték.

A burkolat eltávolítása életveszélyes lehet.
________________________________________
Alkalmazási példák
Járműben (lakókocsi / hajó):
A jármű fedélzeti 230 V-os fogyasztóit a 2-es (zöld) bemenetre kötött inverter táplálja.
Külső hálózat érkezésekor (kemping, kikötő) a 230 V-ot az 1-es (piros) bemenetre kell kötni.
A készülék automatikusan átkapcsol hálózatra, az inverter leválasztása nélkül.
Áramkimaradás esetén szivattyúhoz:
1-es (piros): hálózat
2-es (zöld): inverter
3-as (kék): szivattyú
Így áramkimaradáskor a szivattyú az inverter felől működik tovább.
Fontos a helyes L (fázis) és N (nulla) bekötés betartása.
