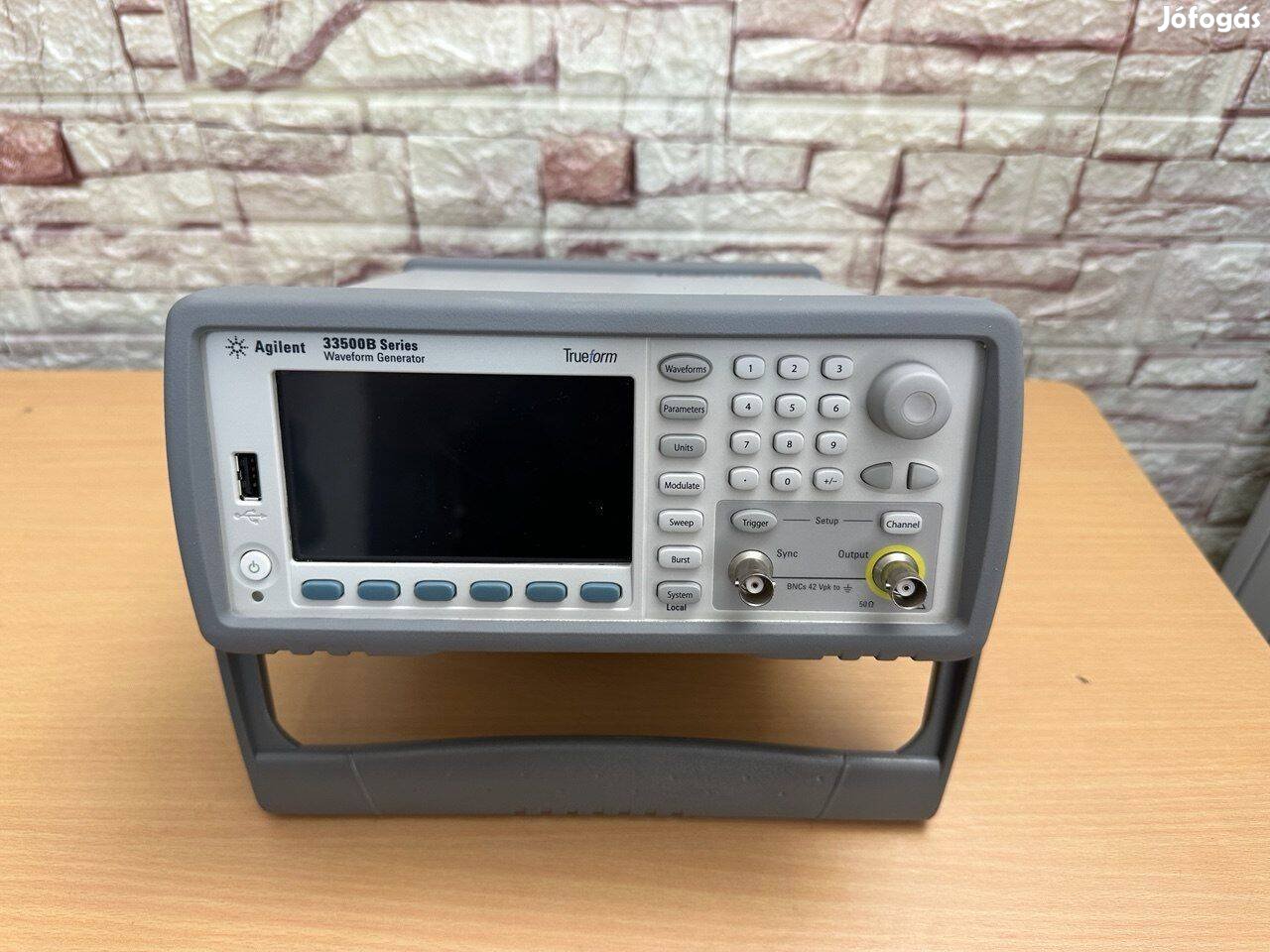

Agilent 33511B ARB függvénygenerátor

A Trueform technológia ellentétben a hagyományos DDS-generátorokkal
minden egyes hullámformapont pontos lejátszását garantálja, antialiasing
szűrővel együtt. Eredménye:
- Akár 5× alacsonyabb teljes harmonikus torzítás (THD): 0,04% (tipikus)
20 Hz20 kHz tartományban (1 Vpp esetén: 0,03%)
- Lényegesen kisebb jitter, mint a DDS-alapú generátoroknál
- Alias jelenségmentes, pontos ARB waveform lejátszás

Harmonikus torzítás
- fout < 20 kHz: < 70 dBc
- fout 20 kHz 100 kHz: < 65 dBc
- fout 100 kHz 1 MHz: < 50 dBc
- fout 1 MHz 20 MHz: < 40 dBc

Jitter teljesítmény
40 ps négyszög/pulzus jelre

Nagy felbontású DAC 16 bit
Vertikális felbontása 16 bit.
Ez kisebb kvantálási zajt és pontosabb kis amplitúdójú
jeleket eredményez, különösen ARB waveformoknál.

Mintavételezési frekvencia: 160 MSa/s


Frekvenciatartomány: Szinusz és négyszög jel: 1 Hz 20 MHz, 1 Hz felbontással.

Waveform memória
- Alapkiépítés: 1 Msample/csatorna
- MEM opcióval: 16 Msample/csatorna
512 szekvenálási lépés csatornánként. Ez lehetővé teszi hosszú,
összetett waveformok és szekvenciák generálását.

Modulációs módok
AM, FM, PM, FSK, BPSK, PWM, Sum (vivő + moduláció összeadás)
Ez az RF-közeli teszteléshez is elegendő modulációs képességet jelent.

Beépített waveformok
17 előre beépített waveform: szinusz, négyszög, rámpa, pulzus, háromszög,
Gaussian zaj, PRBS, DC, cardiac, exponenciális emelkedő/csökkenő,
Gaussian pulzus, haversine, Lorentz, D-Lorentz, negatív rámpa, sinc.

Csatlakozási lehetőségek
- LAN
- USB
- GPIB
- SCPI-1999 parancsok, Keysight 33210A/33220A/33250A kompatibilis.

Kis amplitúdójú jelek
Kimeneti amplitúdó: 1 mVpp 10 Vpp (50 ohmos terhelésbe).
Ez 10× kisebb minimális feszültség, mint a tipikus funkciógenerátoroknál.

Kijelző: 4,3" színes TFT (480×272)
