"A Max038 funkciógenerátor készlet bemutatása

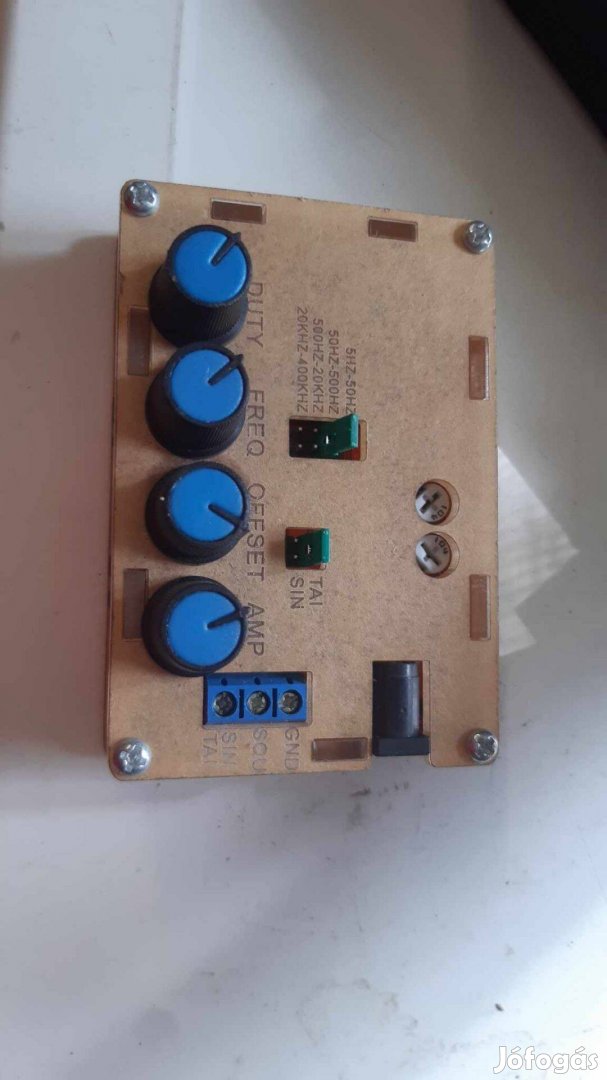

A használatra kész készülék
Annak érdekében, hogy benyomást keltsen arról, mire számíthat ettől a készlettől, az alábbi képen mutatjuk meg a végeredményt. Ha nem tetszik a ház barna színe, akkor ezt a papírréteget eltávolíthatja az átlátszó plexiből, és látni fogja a mérőeszközének nyomtatott áramkörét is. Sajnos az előlap felirata már nincs meg, mert nincs belevésve a plexibe.
A 8,8 cm x 4,9 cm-es PCB-t a 9,9 cm x 5,9 cm x 3,2 cm-es plexi házba kell felszerelni. A bal oldalon egy szabványos 5,5 mm x 2,1 mm-es tápcsatlakozó található a 9,0 V dc és 15,0 V dc
közötti tápfeszültséghez . A jobb oldalon egy négycsavaros sorkapocs található a földeléssel, a szinkronkimenettel és két jelkimenettel. Az egyik kimenet a Max038 által szolgáltatott kimeneti jelet adja, a második pedig az amplitúdójában és az eltolásában állítható jelet. A szinkron kimenet közvetlenül is csatlakozik a Max038 SYNC érintkezőjéhez. A sárga nyomógombbal a kimenő jel alakját szinuszra, háromszögre vagy négyzetre állíthatjuk. A zöld jumper segítségével nyolc tartományban állíthatja be a frekvenciatartományt 1,0 Hz és 20 MHz között. A második zöld jumperrel választhat egy 50%-os rögzített és egy állítható munkaciklus között. A négy potenciométerrel balról jobbra vezérelheti a munkaciklust, a frekvenciát, az eltolást és az amplitúdót.

Max038-function-generator-kit-tested-01 ( 2020 Jos Verstraten)
A használatra kész készülék. ( 2020 Jos Verstraten)

A műszaki adatok
A szállító szerint ennek az áramkörnek a következő jellemzői vannak:
- Tápellátás: 9,0 V dc ~ 15,0 V dc
- Belső tápfeszültségek : 5,0 V dc
- Jelformák: szinusz, háromszög, téglalap, fűrészfog
- Frekvencia tartomány: 1 Hz ~ 20 MHz
: Hőmérséklet /C0 MHz:
ppm2 Üzemi ciklus: 15 % ~ 85 %
- Szinusztorzítás: 0,75 % tipikus
- Linearitási háromszög: 0,1 % tipikus
- Kimeneti feszültség: 9,5 V csúcstól csúcsig max.
- Eltolás: 5,0 V max.
Világos lesz, hogy a fűrészfog specifikációt egy sóval kell érteni. Ha a munkaciklus csak 85%-ra állítható, akkor szó sem lehet szép, meredek kifutóéllel rendelkező fűrészfog létrehozásáról."
