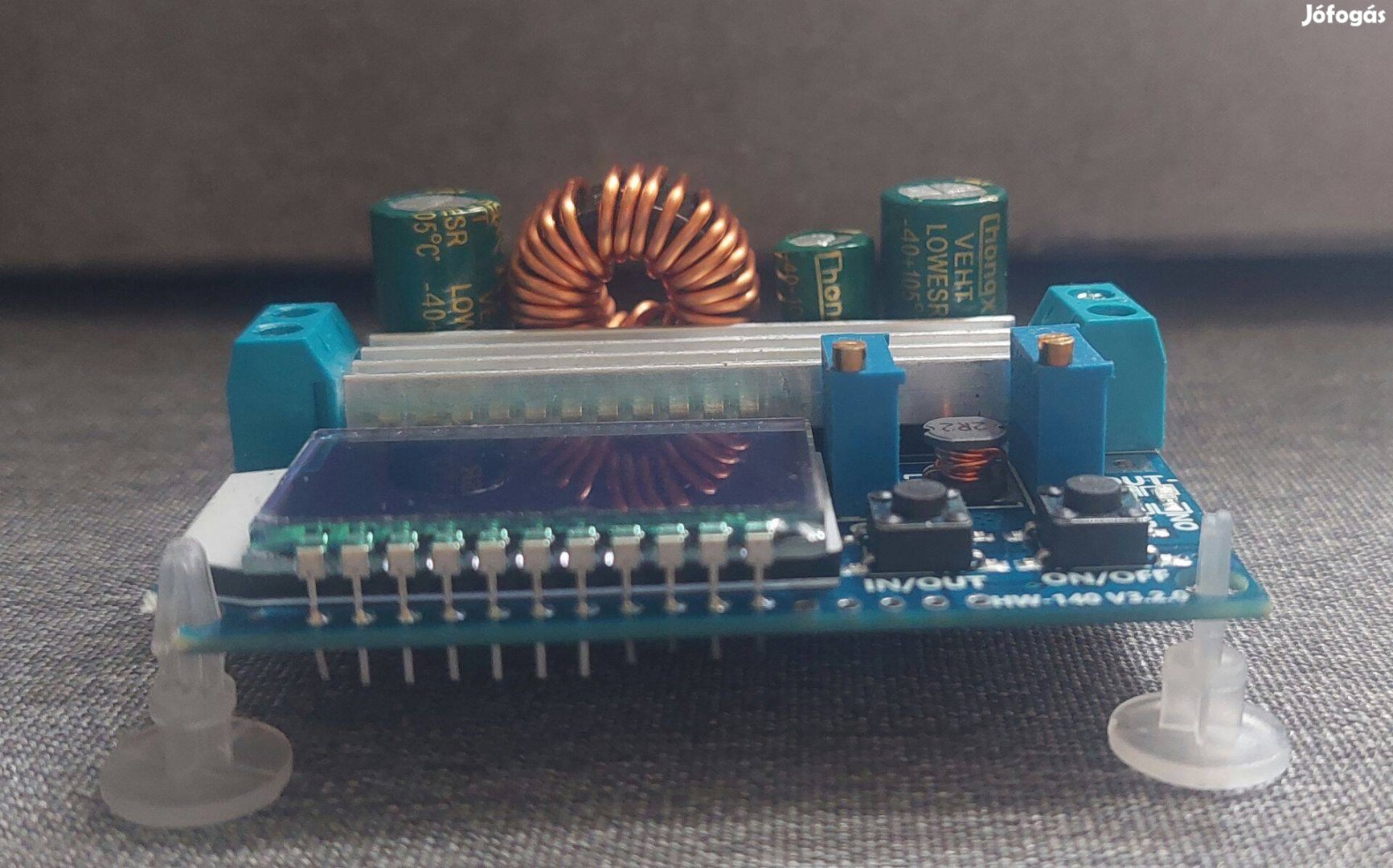

Új 35W DC 0,530V LCD kijelzős tápegység modul

8cmx5cmx3cm
Bemeneti feszültség: 5,5-30 V (5 V bemeneti feszültséggel normál buck-boost érhető el, de a feszültség- és árammérő értékei nem pontosak; 4,7 V alatt, alulfeszültség elleni védelem)
Kimeneti feszültség: 0,5-30V
Kimeneti áram: stabil működés 3A-on hosszú ideig, hőnövelés akár 4A-ig
Kimeneti teljesítmény: 35 W természetes hőelvezetés, 50 W hőelvezetés
Feszültségkijelző felbontása: 0,05 V
Aktuális kijelzőfelbontás: 0,005 A
Konverziós hatékonyság: körülbelül 88%
Bemeneti fordított védelem: igen
Kimeneti behatolásvédelem: igen
Rövidzárlatvédelem: igen
Működési frekvencia: 180 kHz
1. A modulon két IN / OUT és ON / OFF gomb található: az IN / OUT gombbal válthat a bemeneti feszültség és a kimeneti feszültség kijelzése között, hosszan megnyomva a kimeneti áram és a kimeneti teljesítmény kijelzése között válthat; az ON / OFF gombbal vezérelheti a kimenetet BE vagy Ki állapotban, hosszan megnyomva a beállításhoz. Az alapértelmezett kimeneti állapot bekapcsolt állapotban BE vagy Ki.
2. A CC az árambeállító potenciométer, az óramutató járásával megegyezően forog, növelheti a beállított áramot. Amikor a terhelési áram eléri a beállított áramot, állandó áram állapotba kerül, a CC állandó áram jelzőfénye (piros) kigyullad; a jobb CV a feszültségbeállítás. A potenciométer az óramutató járásával megegyezően forogva növelheti a kimeneti feszültséget. Az ON jelzőfény egy kimeneti állapotjelző, amely kialszik, amikor a kimeneti feszültség be van kapcsolva
