Hálózati transzformátor

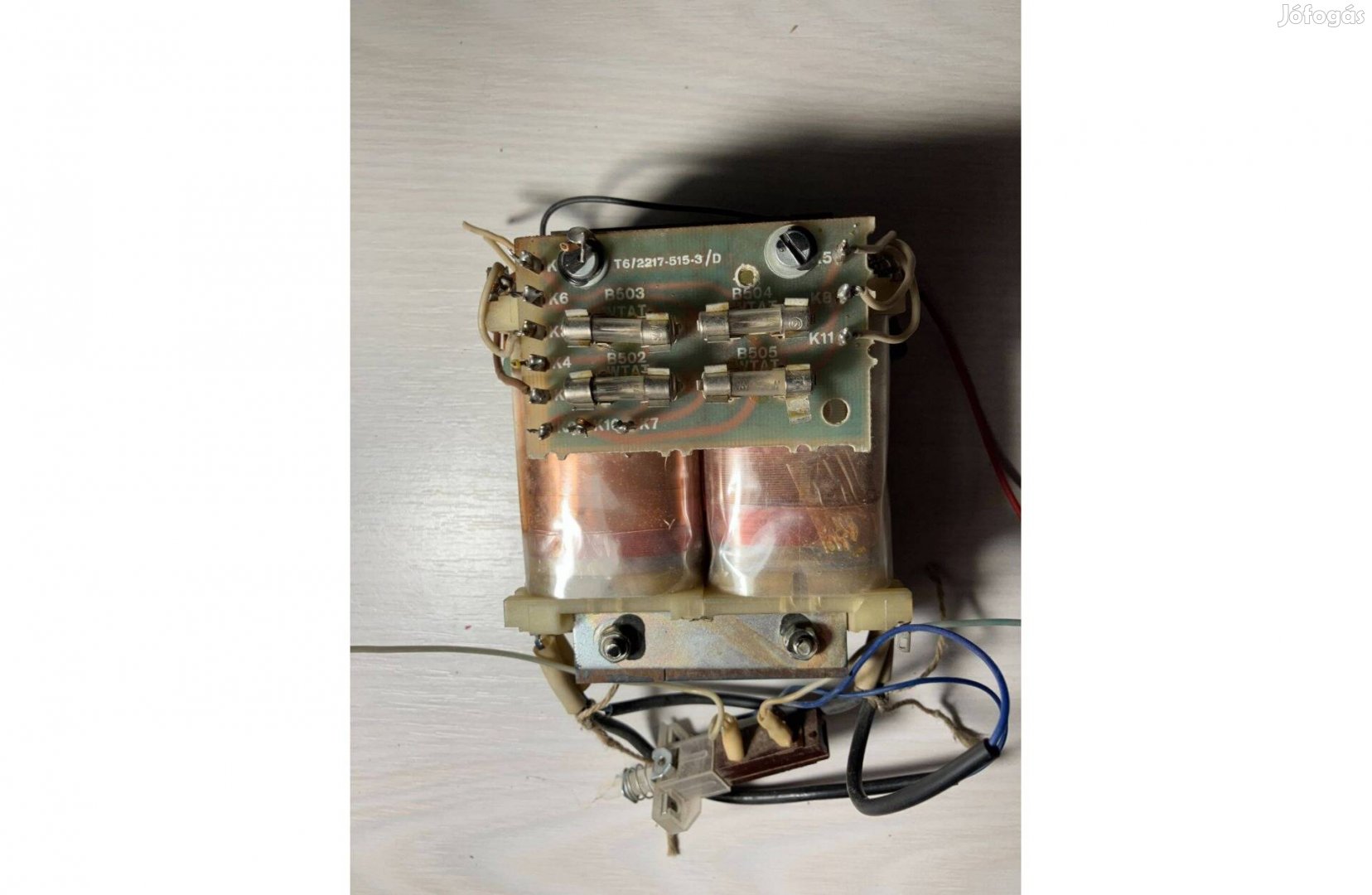

Unitra rádió hálózati trafó. A tekercsek végein a rajzrészlet alapján mért feszültségek:

8. fehér és 7. fekete között 45,7 V
7. fekete és 6. barna között: 21 V
1. fehér és 2. fehér között. 23,2 V
2. és 10. pont feketével összekötve
10. fekete és 9. piros között. 23,2 V
5. fehér és 4. fehér között: 31,3 V
4. fehér és 3. fehér között: 7,1 V
a 4. és 7. pontok tekercsen belüli megcsapolások.
