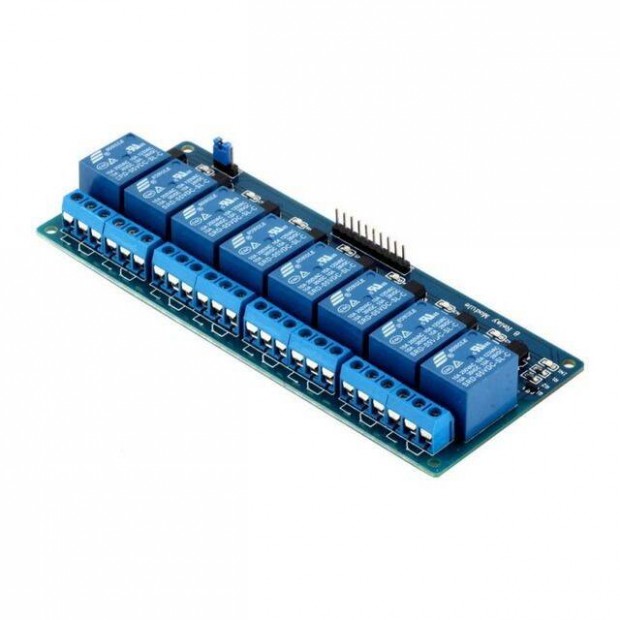

Új termék, nyugta adással, igény esetén számlával! Relépanel 5V 8-csatornás Relé Panel Modul ( 8-Channel Relay Module / Relémodul ) Alkalmazható: - mint külön független egység, pl mint relés teljesítmény-kapcsoló, stb.. - vagy mikrovezérlős rendszerekhez, pl Arduino / PIC / AVR / ARM / DSP / 8051 / stb LED-es visszajelzéssel, és Optocsatolós leválasztással is rendelkezik. Relé kapcsoló feszültség: 5V DC Panelméret: 137 x 55 mm Max. kapcsolható áram: 10A / 30V DC ( 10A / 250V AC ) Relé (kimenet) típusa: SPDT ( 1 áramkörös morze, azaz egyáramkörös váltókapcsoló ) Működés leírása: - A panel folyamatos 5V tápfeszültséget igényel (GND-re 0V, VCC-re +5V csatlakoztatása szükséges) - A relék behúzása az IN1..IN8 tüskékre kapcsolt 0V-al lehetséges. Behúzott állapotban a relék az NO kimeneten rövidzárt, az NC kimeneten szakadást produkálnak. - Amennyiben 5V-ot kapcsolunk az IN1..IN8 tüskékre (vagy üresen hagyjuk), úgy a relék elengedett állapotban maradnak, tehát a relék az NC kimeneten rövidzárt, az NO kimeneten szakadást produkálnak. NC relé-kimenet: a relének az a kimenete, amelyik NYÁK-on feltüntetettek szerint az alaphelyzetben Zárt állapotot mutatja. NO relé-kimenet: a relének az a kimenete, amelyik NYÁK-on feltüntetettek szerint az alaphelyzetben Nyitott állapotot mutatja. GND tüske: A relék és a reléket vezérlő tranzisztorok "-" tápfeszültsége, tehát 0V, vagy más néven "test" JD-VCC tüske: A relék és a reléket vezérlő tranzisztorok "+" tápfeszültsége, ez csakis +5V lehet (-/+20%), kisebb/nagyobb feszültség nem megengedett! VCC tüske: A logikai vezérlőjelek "+" tápfeszültsége, alapértelmezés szerint ez is 5V, ezért is van összekötve a panelen ez a tüske a "JD-VCC"-vel egy Jumperrel. IN(x) Tüskék: Ezek a logikai vezérlőbemenetek, 0V logikai jel esetén az adott bemenethez tartozó relé meghúz, "+" logikai feszültség vagy üresen hagyás (szakadás) esetén pedig elenged. "JD-VCC"-"VCC" Jumper: Alaphelyzetben zárt, tehát gyárilag rajta van a Jumper. Ennek a jumpernek az eltávolítása csak Gyakorlott felhasználóknak javasolt, abban az esetben, ha a vezérlő logikai "+" tápfeszültséget (VCC) függetleníteni akarja a relék és az őket kapcsoló tranzisztorok "+" feszültségétől (JD-VCC). A "JD-VCC"-re a Jumper eltávolítása esetén is csak +5V feszültséget szabad kötni, mivel a relék csak ezen a feszültségen működnek! A logikai vezérlő bememet közös "+" tápfeszültsége (közös anód) azonban lehet más feszültség is, pl +3.3V, stb.. De az egyes relék kapcsolása a logikai "+" feszültség értékétől függetlenül, mindig az "IN" bemenet(ek)re adott 0V feszültséggel lehetséges. Normál felhasználás esetén, a Jumpert kérem NE távolítsa el, és ne kísérletezzen 5V-tól eltérő feszültségek rákapcsolásával! A fotó illusztráció, a tényleges termék a fotótól minimálisan eltérhet. Feltöltött termékeim között további reléket, elektronikai alkatrészeket találhat! Felmerülő kérdéseivel forduljon hozzám bizalommal! Szállítási és fizetési lehetőségek: -- Postai úton: Fizetés Előre Utalással vagy Rózsaszín Csekken Postázás lehetséges módjai: Ajánlott levél / Postacsomag (2kg fölött csak ez választható). Utánvét kizárva. Szállítási költség: a mindenkori postai díjszabás alapján. -- Személyes átvétel: Budapesten és Fóton lehetséges a következő helyeken és időkben: - Fóton, egy adott címen -- itt heti 2-3 napon vehető át (adott esetben a hétvégi átvétel sem kizárt) - Bp., Nyugati Pályaudvar (Westend) -- itt heti 1 napon, egy adott időpontban (általában szerda késő délután) vehető át - Bp., Árpád híd Pesti oldal (J.Attila Színháznál) -- itt heti 1 napon, egy adott időpontban (általában szerda késő délután) vehető át

Műszaki cikkek, elektronika

Műszaki, elektronikai alkatrészek





Relépanel 5V 8ch Arduino PIC AVR Relé Panel Modul

Új termék, nyugta adással, igény esetén számlával! Relépanel 12V 1-csatornás Relé Panel Modul ( 1-Channel Relay Module / Relémodul ) Alkalmazható: - mint külön független egység, pl mint relés teljesítmény-kapcsoló, stb.. - vagy mikrovezérlős rendszerekhez, pl Arduino / PIC / AVR / ARM / DSP / 8051 / stb LED-es visszajelzéssel, és Optocsatolós leválasztással is rendelkezik. Relé kapcsoló feszültség: 12V DC Panelméret: 46 x 18 mm Max. kapcsolható áram: 10A / 30V DC ( 10A / 250V AC ) Relé (kimenet) típusa: SPDT ( 1 áramkörös morze, azaz egyáramkörös váltókapcsoló ) Működés leírása: - A panel folyamatos 12V tápfeszültséget igényel (GND-re 0V, VCC-re +12V csatlakoztatása szükséges) - A relé behúzása kétféle logikai vezérléssel lehetséges: 1.: Logikai "Low" azaz logikai alacsony jelszinttel való vezérlés: Az "IN+" tüskét "VCC"-re kell kötni a mellékelt Jumper segítségével. A relé behúzása az "IN-" tüskére kapcsolt 0V-al lehetséges. 2.: Logikai "High" azaz logikai magas jelszinttel való vezérlés: Az "IN-" tüskét "GND"-re kell kötni a mellékelt Jumper segítségével. A relé behúzása az "IN+" tüskére kapcsolt +5..12V-al lehetséges. - Behúzott állapotban a relé az NO kimeneten rövidzárt, az NC kimeneten szakadást produkál. - Alapesetben (az "IN" tüskére adott vezérlőjel nélkül) a relé elengedett állapotban marad, tehát a relé az NC kimeneten rövidzárt, az NO kimeneten szakadást produkál. NC relé-kimenet: a relének az a kimenete, amelyik NYÁK-on feltüntetettek szerint az alaphelyzetben Zárt állapotot mutatja. NO relé-kimenet: a relének az a kimenete, amelyik NYÁK-on feltüntetettek szerint az alaphelyzetben Nyitott állapotot mutatja. GND tüske: A relé és a relét vezérlő tranzisztor "-" tápfeszültsége, tehát 0V, vagy más néven "test" VCC tüske: A relé és a relét vezérlő tranzisztor "+" tápfeszültsége, ez csakis +12V lehet (-/+20%), kisebb/nagyobb feszültség nem megengedett! "IN-" Tüske: Ez a negatív logikai vezérlőbemenet. Ha az "IN+" Jumperelve van VCC-re, úgy erre az "IN-" tüskére adott 0V kapcsolja be a relét. Pozitív feszültség vagy üresen hagyás (szakadás) esetén a relé elengedett állapotban marad. "IN+" Tüske: Ez a pozitív logikai vezérlőbemenet. Ha az "IN-" Jumperelve van GND-re, úgy erre az "IN+" tüskére adott +5..12V kapcsolja be a relét. 0V vagy üresen hagyás (szakadás) esetén a relé elengedett állapotban marad. A fotó illusztráció, a tényleges termék a fotótól minimálisan eltérhet. Feltöltött termékeim között további reléket, elektronikai alkatrészeket találhat! Felmerülő kérdéseivel forduljon hozzám bizalommal! Szállítási és fizetési lehetőségek: -- Postai úton: Fizetés Előre Utalással vagy Rózsaszín Csekken Postázás lehetséges módjai: Ajánlott levél / Postacsomag (2kg fölött csak ez választható). Utánvét kizárva. Szállítási költség: a mindenkori postai díjszabás alapján. -- Személyes átvétel: Budapesten és Fóton lehetséges a következő helyeken és időkben: - Fóton, egy adott címen -- itt heti 2-3 napon vehető át (adott esetben a hétvégi átvétel sem kizárt) - Bp., Nyugati Pályaudvar (Westend) -- itt heti 1 napon, egy adott időpontban (általában szerda késő délután) vehető át - Bp., Árpád híd Pesti oldal (J.Attila Színháznál) -- itt heti 1 napon, egy adott időpontban (általában szerda késő délután) vehető át


Relépanel 12V 1ch Arduino PIC AVR Relé Panel Modul

Új termék, nyugta adással, igény esetén számlával! Relépanel 5V 4-csatornás Relé Panel Modul ( 4-Channel Relay Module / Relémodul ) Alkalmazható: - mint külön független egység, pl mint relés teljesítmény-kapcsoló, stb.. - vagy mikrovezérlős rendszerekhez, pl Arduino / PIC / AVR / ARM / DSP / 8051 / stb LED-es visszajelzéssel, és Optocsatolós leválasztással is rendelkezik. Relé kapcsoló feszültség: 5V DC Panelméret: 76 x 55 mm Max. kapcsolható áram: 10A / 30V DC ( 10A / 250V AC ) Relé (kimenet) típusa: SPDT ( 1 áramkörös morze, azaz egyáramkörös váltókapcsoló ) Működés leírása: - A panel folyamatos 5V tápfeszültséget igényel (GND-re 0V, VCC-re +5V csatlakoztatása szükséges) - A relék behúzása az IN1..IN4 tüskékre kapcsolt 0V-al lehetséges. Behúzott állapotban a relék az NO kimeneten rövidzárt, az NC kimeneten szakadást produkálnak. - Amennyiben 5V-ot kapcsolunk az IN1..IN4 tüskékre (vagy üresen hagyjuk), úgy a relék elengedett állapotban maradnak, tehát a relék az NC kimeneten rövidzárt, az NO kimeneten szakadást produkálnak. NC relé-kimenet: a relének az a kimenete, amelyik NYÁK-on feltüntetettek szerint az alaphelyzetben Zárt állapotot mutatja. NO relé-kimenet: a relének az a kimenete, amelyik NYÁK-on feltüntetettek szerint az alaphelyzetben Nyitott állapotot mutatja. GND tüske: A relék és a reléket vezérlő tranzisztorok "-" tápfeszültsége, tehát 0V, vagy más néven "test" JD-VCC tüske: A relék és a reléket vezérlő tranzisztorok "+" tápfeszültsége, ez csakis +5V lehet (-/+20%), kisebb/nagyobb feszültség nem megengedett! VCC tüske: A logikai vezérlőjelek "+" tápfeszültsége, alapértelmezés szerint ez is 5V, ezért is van összekötve a panelen ez a tüske a "JD-VCC"-vel egy Jumperrel. IN(x) Tüskék: Ezek a logikai vezérlőbemenetek, 0V logikai jel esetén az adott bemenethez tartozó relé meghúz, "+" logikai feszültség vagy üresen hagyás (szakadás) esetén pedig elenged. "JD-VCC"-"VCC" Jumper: Alaphelyzetben zárt, tehát gyárilag rajta van a Jumper. Ennek a jumpernek az eltávolítása csak Gyakorlott felhasználóknak javasolt, abban az esetben, ha a vezérlő logikai "+" tápfeszültséget (VCC) függetleníteni akarja a relék és az őket kapcsoló tranzisztorok "+" feszültségétől (JD-VCC). A "JD-VCC"-re a Jumper eltávolítása esetén is csak +5V feszültséget szabad kötni, mivel a relék csak ezen a feszültségen működnek! A logikai vezérlő bememet közös "+" tápfeszültsége (közös anód) azonban lehet más feszültség is, pl +3.3V, stb.. De az egyes relék kapcsolása a logikai "+" feszültség értékétől függetlenül, mindig az "IN" bemenet(ek)re adott 0V feszültséggel lehetséges. Normál felhasználás esetén, a Jumpert kérem NE távolítsa el, és ne kísérletezzen 5V-tól eltérő feszültségek rákapcsolásával! A fotó illusztráció, a tényleges termék a fotótól minimálisan eltérhet. Feltöltött termékeim között további reléket, elektronikai alkatrészeket találhat! Felmerülő kérdéseivel forduljon hozzám bizalommal! Szállítási és fizetési lehetőségek: -- Postai úton: Fizetés Előre Utalással vagy Rózsaszín Csekken Postázás lehetséges módjai: Ajánlott levél / Postacsomag (2kg fölött csak ez választható). Utánvét kizárva. Szállítási költség: a mindenkori postai díjszabás alapján. -- Személyes átvétel: Budapesten és Fóton lehetséges a következő helyeken és időkben: - Fóton, egy adott címen -- itt heti 2-3 napon vehető át (adott esetben a hétvégi átvétel sem kizárt) - Bp., Nyugati Pályaudvar (Westend) -- itt heti 1 napon, egy adott időpontban (általában szerda késő délután) vehető át - Bp., Árpád híd Pesti oldal (J.Attila Színháznál) -- itt heti 1 napon, egy adott időpontban (általában szerda késő délután) vehető át


Relépanel 5V 4ch Arduino PIC AVR Relé Panel Modul

Új termék, nyugta adással, igény esetén számlával! Relépanel 5V 1-csatornás Relé Panel Modul ( 1-Channel Relay Module / Relémodul ) Alkalmazható: - mint külön független egység, pl mint relés teljesítmény-kapcsoló, stb.. - vagy mikrovezérlős rendszerekhez, pl Arduino / PIC / AVR / ARM / DSP / 8051 / stb LED-es visszajelzéssel, és Optocsatolós leválasztással is rendelkezik. Relé kapcsoló feszültség: 5V DC Panelméret: 52 x 28 mm Max. kapcsolható áram: 10A / 250V AC Relé (kimenet) típusa: SPDT ( 1 áramkörös morze, azaz egyáramkörös váltókapcsoló ) Működés leírása: - A panel folyamatos 5V tápfeszültséget igényel (GND-re 0V, VCC-re +5V csatlakoztatása szükséges) - A relé behúzása az IN1 tüskére kapcsolt 0V-al lehetséges. Behúzott állapotban a relé az NO kimeneten rövidzárt, az NC kimeneten szakadást produkál. - Amennyiben 5V-ot kapcsolunk az IN1 tüskére (vagy üresen hagyjuk), úgy a relé elengedett állapotban marad, tehát a relé az NC kimeneten rövidzárt, az NO kimeneten szakadást produkál. NC relé-kimenet: a relének az a kimenete, amelyik NYÁK-on feltüntetettek szerint az alaphelyzetben Zárt állapotot mutatja. NO relé-kimenet: a relének az a kimenete, amelyik NYÁK-on feltüntetettek szerint az alaphelyzetben Nyitott állapotot mutatja. GND tüske: A relék és a reléket vezérlő tranzisztorok "-" tápfeszültsége, tehát 0V, vagy más néven "test" VCC tüske: A logikai vezérlőjelek és a relé "+" tápfeszültsége. IN(x) Tüske: Ez a logikai vezérlőbemenet, 0V logikai jel esetén a relé meghúz, "+" logikai feszültség vagy üresen hagyás (szakadás) esetén pedig elenged. A fotó illusztráció, a tényleges termék a fotótól minimálisan eltérhet. Feltöltött termékeim között további reléket, elektronikai alkatrészeket találhat! Felmerülő kérdéseivel forduljon hozzám bizalommal! Szállítási és fizetési lehetőségek: -- Postai úton: Fizetés Előre Utalással vagy Rózsaszín Csekken Postázás lehetséges módjai: Ajánlott levél / Postacsomag (2kg fölött csak ez választható). Utánvét kizárva. Szállítási költség: a mindenkori postai díjszabás alapján. -- Személyes átvétel: Budapesten és Fóton lehetséges a következő helyeken és időkben: - Fóton, egy adott címen -- itt heti 2-3 napon vehető át (adott esetben a hétvégi átvétel sem kizárt) - Bp., Nyugati Pályaudvar (Westend) -- itt heti 1 napon, egy adott időpontban (általában szerda késő délután) vehető át - Bp., Árpád híd Pesti oldal (J.Attila Színháznál) -- itt heti 1 napon, egy adott időpontban (általában szerda késő délután) vehető át



Relépanel 5V 1ch Arduino PIC AVR Relé Panel Modul

Új termék, nyugta adással, igény esetén számlával! Relépanel 5V 2-csatornás Relé Panel Modul ( 2-Channel Relay Module / Relémodul ) Alkalmazható: - mint külön független egység, pl mint relés teljesítmény-kapcsoló, stb.. - vagy mikrovezérlős rendszerekhez, pl Arduino / PIC / AVR / ARM / DSP / 8051 / stb LED-es visszajelzéssel, és Optocsatolós leválasztással is rendelkezik. Relé kapcsoló feszültség: 5V DC Panelméret: 50 x 38 mm Max. kapcsolható áram: 10A / 30V DC ( 10A / 250V AC ) Relé (kimenet) típusa: SPDT ( 1 áramkörös morze, azaz egyáramkörös váltókapcsoló ) Működés leírása: - A panel folyamatos 5V tápfeszültséget igényel (GND-re 0V, VCC-re +5V csatlakoztatása szükséges) - A relék behúzása az IN1 illetve az IN2 tüskékre kapcsolt 0V-al lehetséges. Behúzott állapotban a relék az NO kimeneten rövidzárt, az NC kimeneten szakadást produkálnak. - Amennyiben 5V-ot kapcsolunk az IN1 illetve IN2 tüskékre (vagy üresen hagyjuk), úgy a relék elengedett állapotban maradnak, tehát a relék az NC kimeneten rövidzárt, az NO kimeneten szakadást produkálnak. NC relé-kimenet: a relének az a kimenete, amelyik NYÁK-on feltüntetettek szerint az alaphelyzetben Zárt állapotot mutatja. NO relé-kimenet: a relének az a kimenete, amelyik NYÁK-on feltüntetettek szerint az alaphelyzetben Nyitott állapotot mutatja. GND tüske: A relék és a reléket vezérlő tranzisztorok "-" tápfeszültsége, tehát 0V, vagy más néven "test" JD-VCC tüske: A relék és a reléket vezérlő tranzisztorok "+" tápfeszültsége, ez csakis +5V lehet (-/+20%), kisebb/nagyobb feszültség nem megengedett! VCC tüske: A logikai vezérlőjelek "+" tápfeszültsége, alapértelmezés szerint ez is 5V, ezért is van összekötve a panelen ez a tüske a "JD-VCC"-vel egy Jumperrel. IN(x) Tüskék: Ezek a logikai vezérlőbemenetek, 0V logikai jel esetén az adott bemenethez tartozó relé meghúz, "+" logikai feszültség vagy üresen hagyás (szakadás) esetén pedig elenged. "JD-VCC"-&amp;amp;amp;amp;amp;amp;amp;quot;VCC" Jumper: Alaphelyzetben zárt, tehát gyárilag rajta van a Jumper. Ennek a jumpernek az eltávolítása csak Gyakorlott felhasználóknak javasolt, abban az esetben, ha a vezérlő logikai "+" tápfeszültséget (VCC) függetleníteni akarja a relék és az őket kapcsoló tranzisztorok "+" feszültségétől (JD-VCC). A "JD-VCC"-re a Jumper eltávolítása esetén is csak +5V feszültséget szabad kötni, mivel a relék csak ezen a feszültségen működnek! A logikai vezérlő bememet közös "+" tápfeszültsége (közös anód) azonban lehet más feszültség is, pl +3.3V, stb.. De az egyes relék kapcsolása a logikai "+" feszültség értékétől függetlenül, mindig az "IN" bemenet(ek)re adott 0V feszültséggel lehetséges. Normál felhasználás esetén, a Jumpert kérem NE távolítsa el, és ne kísérletezzen 5V-tól eltérő feszültségek rákapcsolásával! A fotó illusztráció, a tényleges termék a fotótól minimálisan eltérhet. Feltöltött termékeim között további reléket, elektronikai alkatrészeket találhat! Felmerülő kérdéseivel forduljon hozzám bizalommal! Szállítási és fizetési lehetőségek: -- Postai úton: Fizetés Előre Utalással vagy Rózsaszín Csekken Postázás lehetséges módjai: Ajánlott levél / Postacsomag (2kg fölött csak ez választható). Utánvét kizárva. Szállítási költség: a mindenkori postai díjszabás alapján. -- Személyes átvétel: Budapesten és Fóton lehetséges a következő helyeken és időkben: - Fóton, egy adott címen -- itt heti 2-3 napon vehető át (adott esetben a hétvégi átvétel sem kizárt) - Bp., Nyugati Pályaudvar (Westend) -- itt heti 1 napon, egy adott időpontban (általában szerda késő délután) vehető át - Bp., Árpád híd Pesti oldal (J.Attila Színháznál) -- itt heti 1 napon, egy adott időpontban (általában szerda késő délután) vehető át






Relépanel 5V 2ch Arduino PIC AVR Relé Panel Modul

Fuji FP-230-as filmelőhívó gép relé panelje . 20 db . SSR + 5 db. hagyományos relé + zavarszűrő .




Fuji FP-230-as filmelőhívó gép relépanelje

home_condition_four

6

Relépanel 5V 8ch Arduino PIC AVR Relé Panel Modul

3 955

Ft

Relépanel 12V 1ch Arduino PIC AVR Relé Panel Modul

968

Ft

Relépanel 5V 4ch Arduino PIC AVR Relé Panel Modul

2 616

Ft

Relépanel 5V 1ch Arduino PIC AVR Relé Panel Modul

800

Ft

Relépanel 5V 2ch Arduino PIC AVR Relé Panel Modul

1 586

Ft

Fuji FP-230-as filmelőhívó gép relépanelje

4 800

Ft
